Preparación del Sitio y Excavación
Antes del montaje del cuerpo del tanque, es fundamental preparar el
terreno y excavar las zanjas necesarias para las instalaciones de servicio.

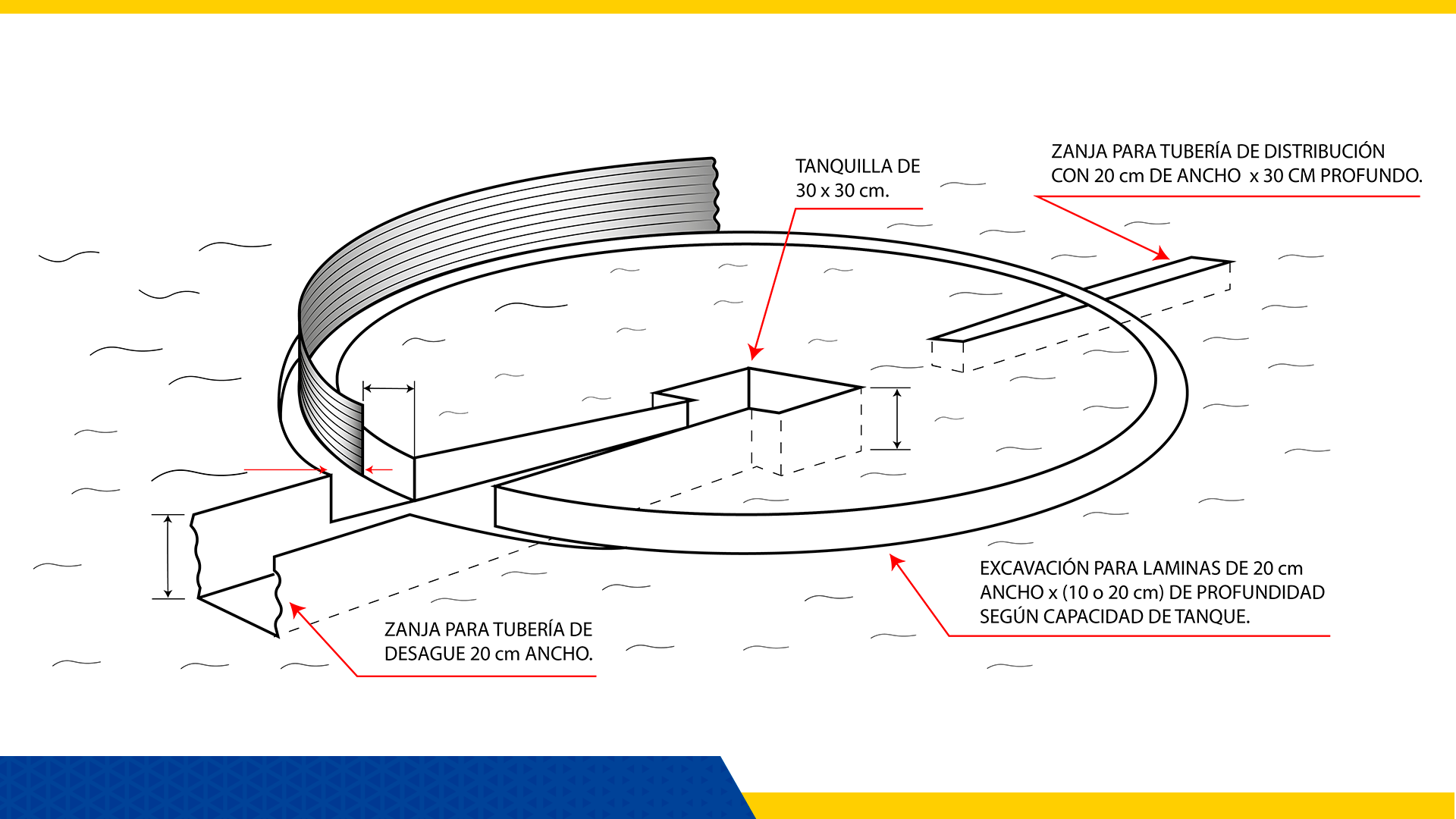

1. Trazado y Excavación para Servicios: Se comienza con el trazado de la estructura circular
principal y las excavaciones perimetrales para la infraestructura auxiliar:
- Zanja para Tubería de Desagüe:
Se excava una zanja de 20cm de ancho para la tubería de drenaje.
- Zanja para Tubería de Distribución:
Se realiza una zanja de 2cm de ancho por 30cm de profundidad para la tubería de
distribución.
- Construcción de Tanquilla: En el punto de conexión o inspección, se construye una
Tanquilla de 30cm x 30cm que servirá de registro.
- Excavación Perimetral: Se realiza una Excavación para Láminas (fosa de cimentación o anclaje) de
20cm de profundidad,
con un ancho de 10cm o 20cm según la capacidad del tanque.
Materiales Necesarios
Proceso de Armado
Construcción de la Cimentación (Base de Apoyo)
La cimentación debe garantizar la distribución de la
carga del tanque (vacío y lleno) sobre el suelo.
1. Base de Concreto y Estabilización: Se construye la Base en Concreto o Anillo Perimetral que
servirá de apoyo directo al cuerpo del tanque.
Para proteger la integridad de esta base y prevenir la erosión del suelo circundante, se debe:
- Aplicar Protección: Colocar Agregado Antierosión (generalmente grava o material granular) con un
ancho de 1m alrededor del perímetro de la base.
- Dimensiones del Tanque: Esta cimentación está diseñada
para soportar un tanque de Diámetro 9.60 Mts y Altura 3 Mts.
Armado del Anclaje Estructural
Una vez fraguada la base, se procede al montaje de los elementos de anclaje que unirán el cuerpo
metálico del tanque con la cimentación de concreto.

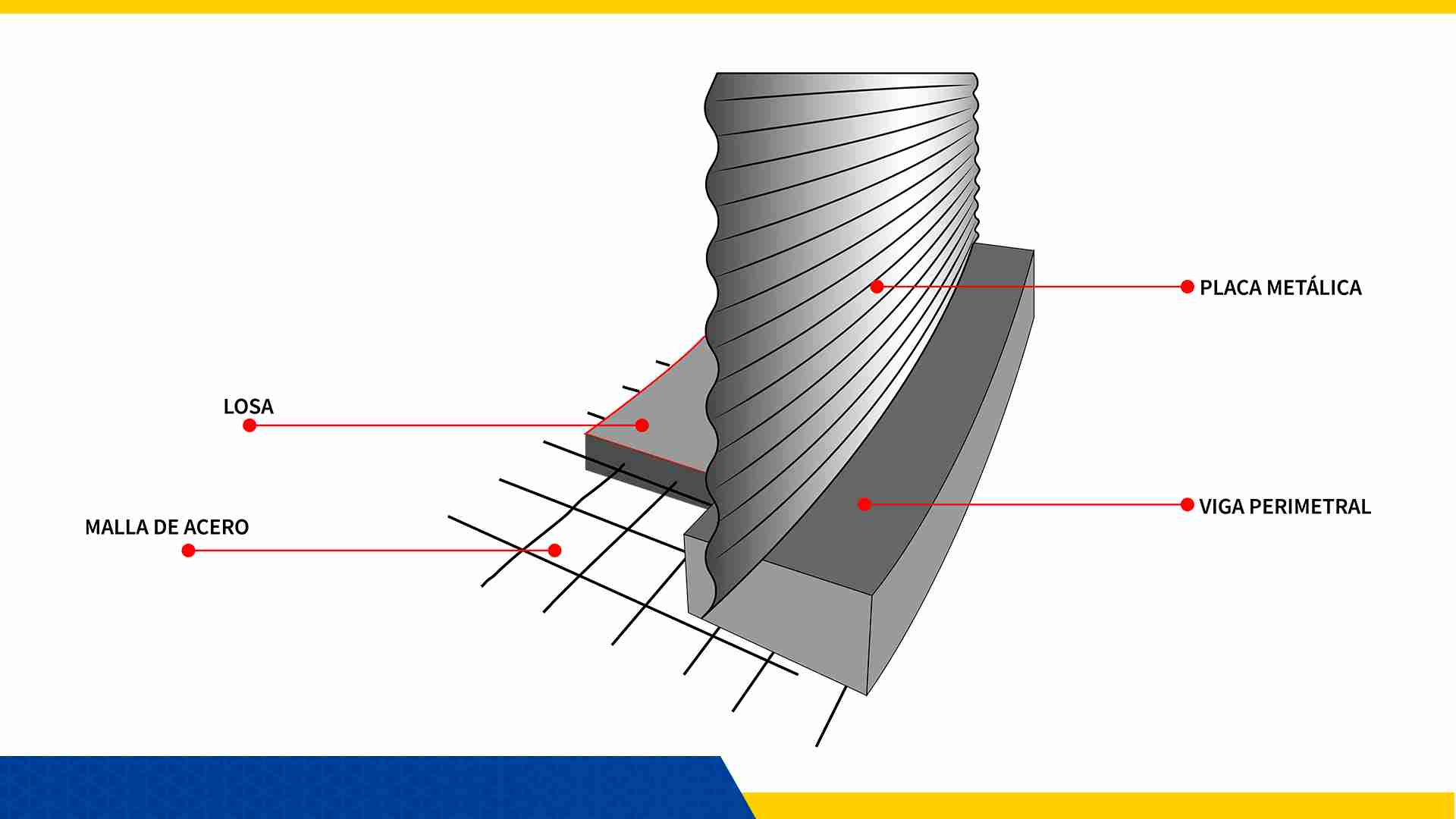

1. Detalle del Anclaje Tanque-Base: El montaje del anillo inferior del tanque a la
cimentación se realiza sobre una estructura de concreto reforzado:
- Viga Perimetral y Losa: La base de soporte está conformada por la Viga Perimetral y la Losa inferior,
ambas reforzadas internamente con Malla de Acero.
- Fijación Metálica: El cuerpo del tanque se apoya y se ancla a una Placa Metálica que está incrustada o
empernada directamente sobre la Viga Perimetral. Esta conexión es crítica para resistir las fuerzas
laterales (viento o sismo) y garantizar el empotramiento estructural.
